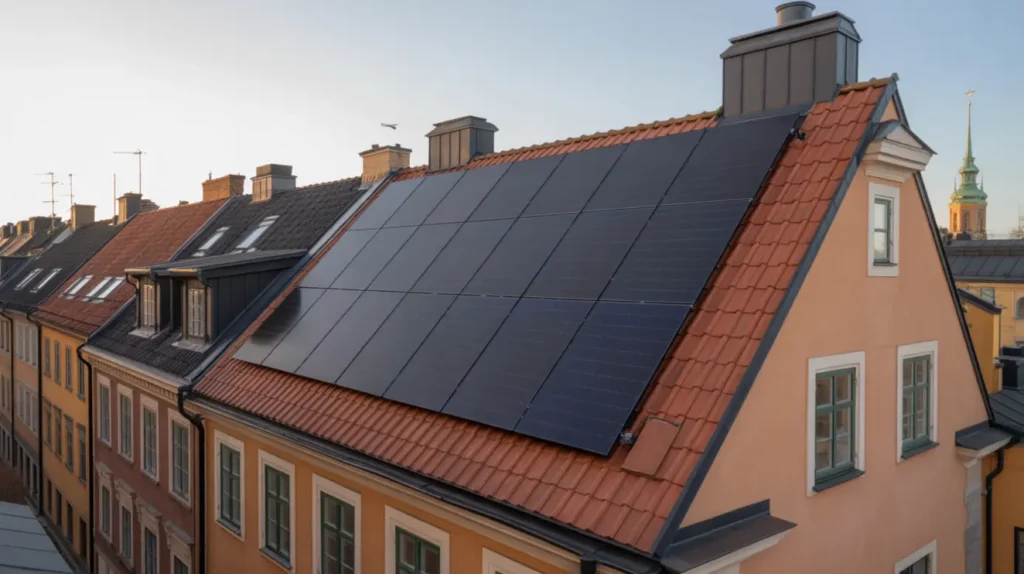

I ett 1930-talshus på Södermalm i Stockholm har vi färdigställt en takmonterad solcellsanläggning åt en bostadsrättsförening på ett tvåtakfalligt tegeltak. Uppdraget omfattade projektering, montage av paneler och infästningar, uppgradering av taksäkerhet samt kabeldragning och idrifttagning mot föreningens huvudcentral i källarplan. Arbetet planerades i dialog med fastighetsförvaltaren och skorstensfejarmästaren för att säkra fria gångstråk, servicevägar och åtkomst till skorstenar.
Infästningarna dimensionerades efter gällande vind- och snölast för Stockholm och förankrades i takstolar med rostfria skruvförband. Under varje krok lyftes takpannan och underlagstaket kompletterades med tätningar och butylband, därefter återlades panna med justerad bärläkt där det krävdes. Bärskenor i anodiserad aluminium monterades i lod enligt uppritad läggningsplan, och panelerna fixerades med mitt- och ändklämmor med angivna åtdragningsmoment. Snörasskydd flyttades och kompletterades, och taksteg samt gångbryggor anpassades enligt Taksäkerhet Sveriges riktlinjer. Före panelmontage utfördes provdragning i ett antal infästningar och momentloggning för att dokumentera åtdragningar, och efter takarbetet gjordes en visuell läckagekontroll vid genomföringar.
På elsidan delades anläggningen in i två strängar med UV-beständiga solcellskablar dragna i skyddsrör över tak och ner genom en väderskyddad genomföring. DC-brytare placerades intill växelriktaren som monterades i ett ventilerat teknikutrymme, och potentialutjämning samt åskskyddsanslutning utfördes till fastighetens huvudjordningsskena. AC-anslutning gjordes i huvudcentral med märkning och skyltning för räddningstjänst, inklusive brandbrytare placerad vid entréplanets elplats. Egenkontroller omfattade kontinuitetsmätning av skyddsledare, isolationsprovning av DC-sidan, polarisationskontroll och funktionsprov mot nät före driftsättning. Ellevio informerades för mätarbyte och produktionssättning, och provdrift verifierades med termografering under last. Slutdokumentationen innehöll ritningar, lasthållfasthetsberäkning, egenkontrollprotokoll och skötselanvisning. För dig som vill se hur vi lägger upp liknande uppdrag finns mer information under Installera solceller & solpaneler.
Om du planerar solceller på ett innerstadstak i Södermalm eller närområdet, hör av dig så går vi igenom förutsättningarna på plats och tar fram en lösning som fungerar för just ditt tak.
